LOCALIZAÇÃO DOS PONTOS DE MEDIDA

Com os dois pontos de medida, pode-se trabalhar a perspectiva oblíqua, milimetradamente, sem desenhar uma quadrícula, a fim de encontrar a largura e a profundidade desejada.

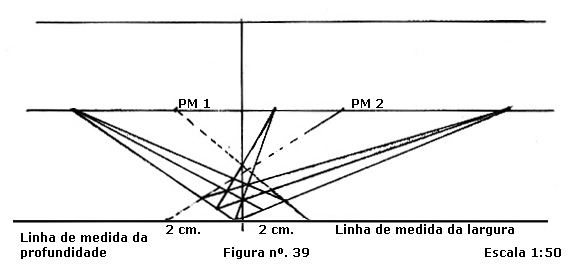

Veja figura abaixo (figura 39). A linha de apoio transformou-se à direita do plano, em linha de medida da largura e à esquerda, em linha de medida da profundidade.

Os pontos de medida PM1 e PM2 só poderão ser localizados na linha do horizonte, depois da construção do plano horizontal.

Marque nas linhas de medida a mesma dimensão referente ao quadrado em escorço.

Com a linha, partindo da linha de medida ao vértice do quadrado, marque na linha do horizonte os pontos de medida PM1 e PM2.
