COMO DESENHAR UMA QUADRÍCULA NA PERSPECTIVA PARALELA

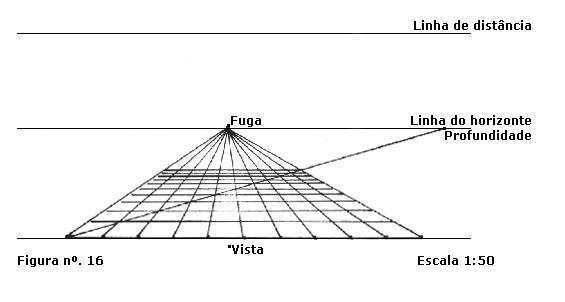

Se desejar desenhar o chão de um aposento no qual deva mostrar ladrilhos com determinada dimensão, veja a figura nº 16.

Primeiramente, trace as linhas de apoio, horizonte e distância. Encontre os pontos de fuga, vista e profundidade, como já foi explicado anteriormente. A linha de apoio é transformada em linha de medida da largura. Divida-a em espaços, conforme o desejado. Trace uma diagonal, partindo do primeiro espaço até o ponto de profundidade. Nos cruzamentos dessa linha em diagonal com as linhas que vão dos espaços marcados na linha de medida da largura para o ponto de fuga, traçamos as linhas horizontais que vão formando os quadrados em perspectiva.
