Desenhe
dentro de uma escala.
A
- Situe as três linhas básicas para encontrar o
campo visual:-
|
|
linha
de apoio |
|
|
linha
de horizonte |
|
|
linha
de distância. |
B
- Trace, sobre a linha de apoio, um quadrado perfeitamente geométrico,
com as linhas verticais e horizontais paralelas entre si.
C
- Divida o quadrado pela metade e neste ponto trace uma linha
vertical que vá da linha de apoio até a linha
de distância. No cruzamento desta linha com a linha do
horizonte, marque o ponto de fuga. Da linha de apoio, sempre
na metade do quadrado, marque a distância visual (17cm
dentro da escala) e situe assim o ponto de vista.
D
- Ache agora o ponto de profundidade na linha do horizonte,
colocando-o distante do ponto de fuga, na mesma proporção
em que o ponto de vista se acha distante da linha de distância.

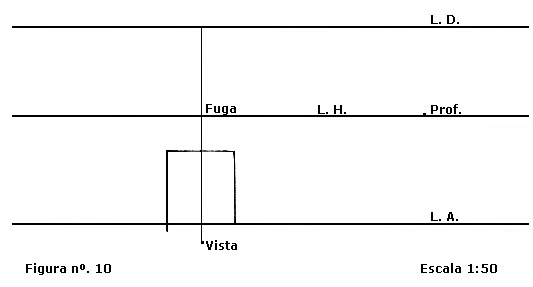

Veja figura nº 10.
E
- Partindo dos quatro vértices do quadrado, trace quatro
linhas convergentes ao ponto de fuga na linha do horizonte que
é o ponto mais remoto para a visão.
F
- Dos vértices do quadrado até o ponto da profundidade,
trace duas diagonais. Nos cruzamentos destas com as linhas que
vão para fuga, encontrará as profundidades do

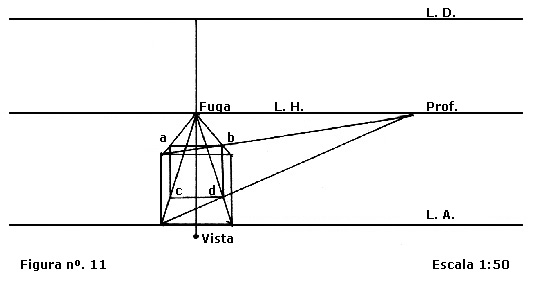

cubo. Veja figura nº 11. Una agora os pontos a,
b, c, d — e estará construído
o cubo dentro de uma escala milimetradamente.
|
