COMO DESENHAR UMA ESCADA EM ESPIRAL NA
PERSPECTIVA PARALELA (continuação 5)

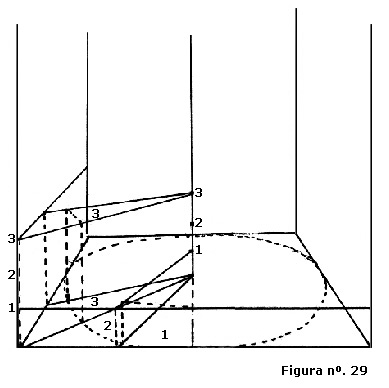

Figura 29:

Para melhor entendimento dos levantamentos dos degraus da escada em espiral, observe o processo pelo qual foram levantados os degraus 1 e 3. O degrau 1 sendo frontal, foi levantado na parede de frente da caixa. E o degrau 3, na parede lateral.

Veja na figura nº. 27 o levantamento de todos os degraus da escada.

Na figura nº 30, podemos observar a construção de uma porta entreaberta.

Observe como foi construída:

1º —	Na linha de medida da largura calcula-se a largura da porta. Transfere-se pelo ponto de fuga essa largura para o local onde ela será construída.

2º —	Encontra-se essa mesma medida ao lado da abertura da porta.

3º —	Prolongue a linha a, b, que vai do batente da porta até o ponto de fuga, e encontre o ponto c. A distância entre os pontos c e e tem a mesma dimensão da abertura da porta.

4º —	Construa o ângulo de abertura da porta.

5º —	Escolha um ponto qualquer desse ângulo. Veja o ponto d. Daí ao ponto e, trace uma reta. Prolongue essa reta até o horizonte e situe o ponto de fuga f.

6º —	Trace uma linha do ponto g ao f. Prolongue essa linha até cruzar com a linha vertical referente à altura da porta.

7º —	Calcule uma espessura da porta e trace uma linha paralela à vertical da porta.
